武漢中心書城項目基坑支護工程位于湖北省武漢市漢江區新華路490號武漢出版社，于2018年7月20日進場，2018年10月22日退場，項目總方量為12545.47m3，樁徑700mm，深度46.5m。我司引進先進的TRD設備，在保證安全的情況下，快速的完成了任務，得到總包和業主的一致好評及肯定。
項目概況
武漢中心書城位于新華路和唐家墩路交會處，規劃建筑面積7.2萬平方米，高99.9米，建筑外形極具特色，由一座23層的塔樓和一座6層、局部8層的裙樓組成，好似兩本打開的書，一本站立、一本躺臥，建筑外立面通透的肌理好似翻開的書頁。立面細部造型則來源于古代的竹簡，將“書”的理念滲透到建筑外立面的每個細節之中，從內至外散發著濃郁的書香氣。預計2020年建成，將成為武漢又一文化地標。
▲武漢中心書城效果圖
工程地質
根據武漢市測繪研究院提供的勘察報告，本工程采用的基坑設計參數如下：
2.水文地質條件：
場地內與基坑有關的地下水主要為雜填土層中的上層滯水與砂層中的孔隙承壓水，水量較豐富。上層滯水靜止水位埋深1.1~1.9m，主要接受大氣降水和地表散水垂直下滲補給；承壓水主要賦存于下部厚層的砂層中，補給源主要由長江水的側向逕流補給。據區域水文地質資料，承壓水水頭位于地面下4.90（相當于絕對高程15.30m）。
TRD施工要求

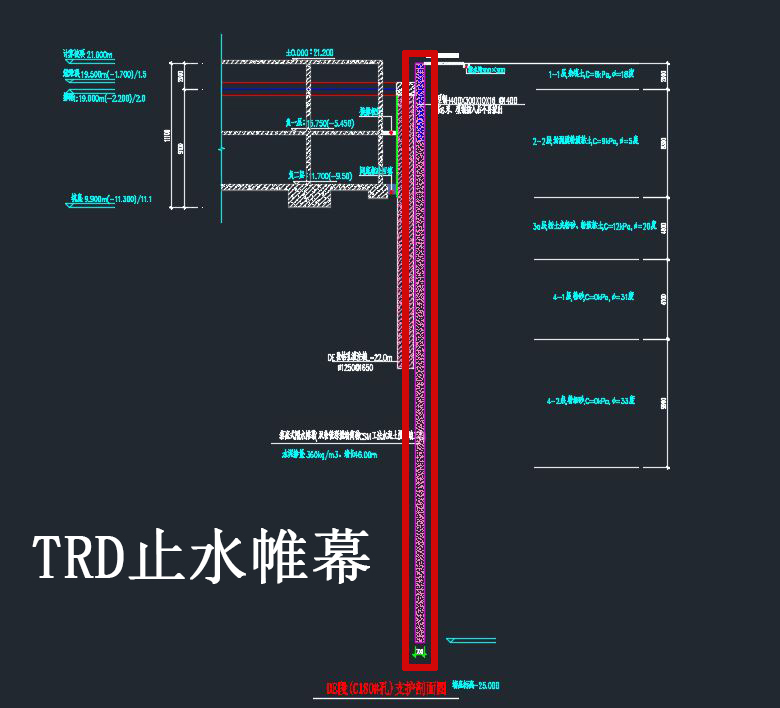

1.本工程圍護體采用800mmTRD工法等厚度水泥土攪拌墻，內插H700X300X13X24型鋼，型鋼間距為1200mm、900mm。
2.為了使H型鋼能正確定位，宜在坑邊做導墻，導墻形式由施工單位自行確定。H型鋼穿過壓頂梁，定位誤差應不大于±30mm，垂直度偏差不宜大于1％。
3.等厚度水泥土攪拌墻應采用進口設備進行施工。等厚度水泥土攪拌墻采用P.O42.5級普通硅酸鹽水泥，水泥摻量不小于25%，建議水灰比1.5，挖掘液采用鈉基膨潤土拌制，每立方被攪土體摻入約100kg/m3/的膨潤土。墻體抗?jié)B系數10-7/~10-6/ cm/sec，等厚度水泥土攪拌墻28d無側限抗壓強度標準值不小于0.8MPa。
4.等厚度水泥土攪拌墻正式施工之前，施工單位應進行現場等厚度水泥土攪拌墻試成墻試驗，以檢驗等厚度水泥土攪拌墻施工工藝的可行性以及成墻質量，確定實際采用的挖掘液膨潤土摻量、固化液水泥摻量、水泥漿液水灰比、施工工藝、挖掘成墻推進速度等施工參數和施工步驟等。試成墻數據應及時提交業主、設計、監理及相關單位。
5.等厚度水泥土攪拌墻的墻身強度應采用試塊試驗并結合28天齡期后鉆孔取芯來綜合判定。每臺班抽查2幅等厚度水泥土攪拌墻，每幅制作水泥土試塊三組，取樣點應低于有效墻頂下1m，采用水中養護測定28d無側限抗壓強度。鉆孔取芯應在養護期28天后進行，鉆取樁芯宜采用?110鉆頭，連續鉆取全樁長范圍內的樁芯，取出的樁芯不得長時間暴露空氣當中，應及時蠟封，立即送檢。
6.等厚度水泥土攪拌墻的垂直度偏差不大于1/250，墻位偏差不大于50mm，墻深偏差不得大于50mm，成墻厚度偏差不得大于20mm。
7.等厚度水泥土攪拌墻施工前，應根據等厚度水泥土攪拌墻樁機設備和切割箱的重量，對施工場地進行鋪設鋼板等加固處理措施，確保樁機的垂直度，確保切割箱的垂直度。
8.施工時應保持等厚度水泥土攪拌墻樁機底盤的水平和導桿的垂直，成墻前采用全站儀及經緯儀進行軸線引測，使等厚度水泥土攪拌墻樁機正確就位，并校驗樁機立柱導向架垂直度偏差小于1/250。
9.根據等厚度水泥土攪拌墻的設計墻深進行切割箱數量的準備，并通過分段續接切割箱挖掘，打入到設計深度。切割箱安裝完畢后，進行等厚度水泥土墻體的施工。通過注入挖掘液先行挖掘土體至水平延長范圍，再回撤橫移充分混合、攪拌土體，切割箱內部的多段式測斜儀，可進行墻體的垂直精度管理。拔出切割箱時不應使孔內產生負壓而造成周邊地基沉降，注漿泵的工作流量應根據實際挖掘速度的變化作調整。
10. 等厚度水泥土攪拌墻應連續施工，當天成型墻體應搭接已成型墻體約30-50cm，搭接區域應嚴格控制挖掘速度，使固化液與混合泥漿充分混合、攪拌，搭接施工中須放慢攪拌速度保證搭接質量。
11. 對于影響等厚度水泥土攪拌墻成墻質量的不良地質和地下障礙物，應事先予以處理后再進行等厚度水泥土攪拌墻的施工，同時應適當提高水泥摻量。
12. 加強對等厚度水泥土攪拌墻墻體施工過程的監理及對成品墻體的質量檢測工作，如發現質量問題應主動與業主及設計單位聯系，以便及時采取補救措施，避免造成不必要的損失。
13. 施工單位應結合試成墻試驗的設計要求提供詳盡的型鋼水泥土攪拌墻施工方案，提交設計、業主及相關單位，經各方認可后方可實施。監理單位應根據各方確認的施工方案嚴格監督，確保施工質量。
14. 未盡事宜參見《型鋼水泥土攪拌墻技術規程》(JGJ/T199-2010)。

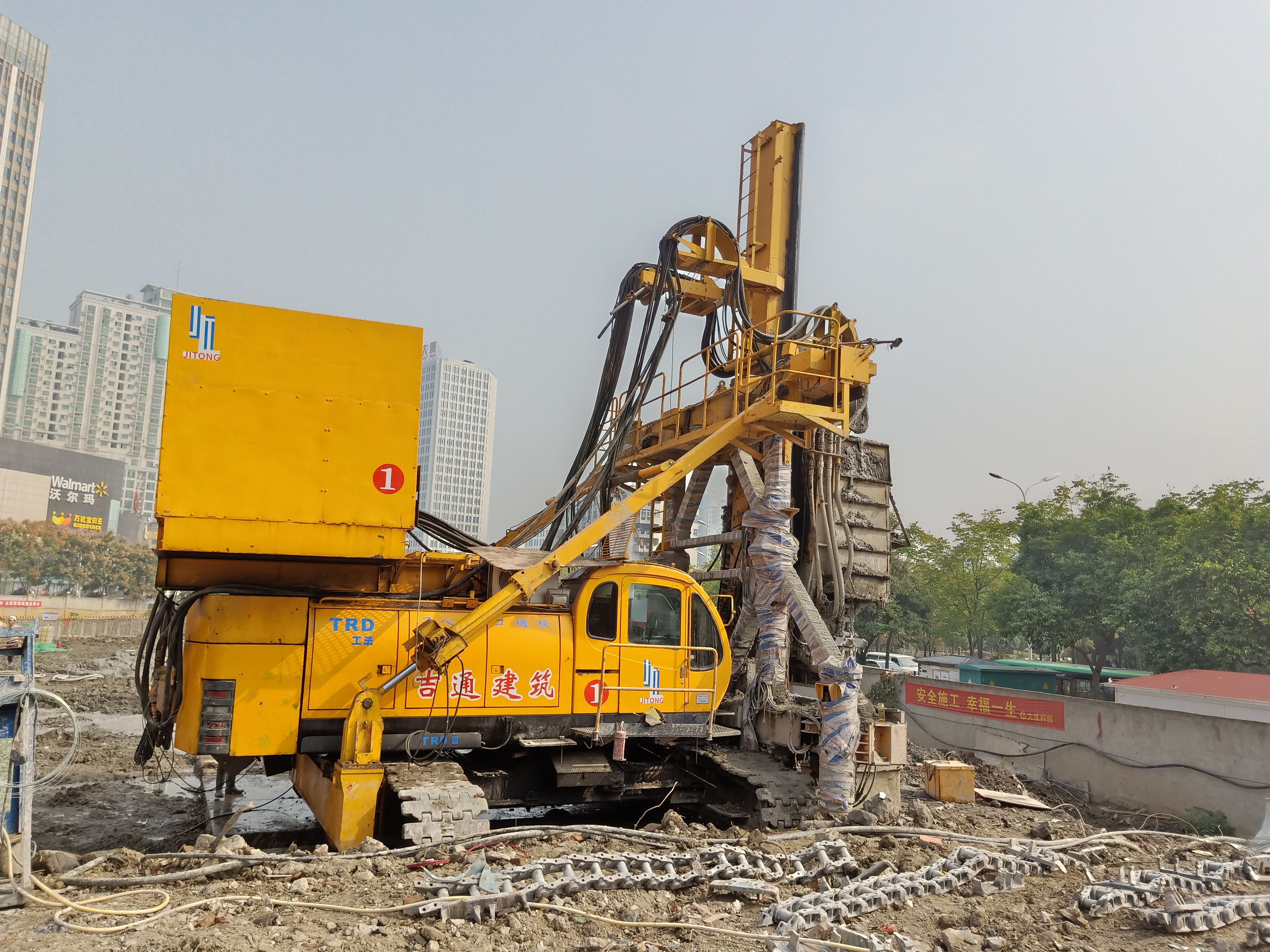

施工現場
